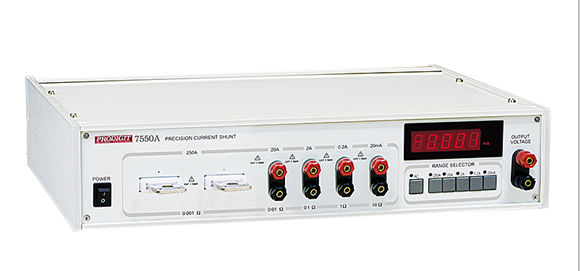

博计7550精密电流分流器内有五个非常稳定、精密的电阻(0.001、0.01、0.1、1及10Ω),它是被用来测量从 0.02A 到 220A 的交直流电流。
交直流电流测量的原理是依据奥姆定律 I=V/R,流经电阻上的电流为电阻上的电压除以电阻而得,由于 7550 内采用极稳定且的电阻,因此可以获得可靠及的电流。
在精密电阻上的电压分别连接到输出电压(VOLTAGE OUTPUT)的连接器上及内部的四位半交直流电流表上,7550 面板上的档位选择器(RANGE SELECTOR)选取五个档位中的一个电压讯号到输出电压及四位半电表上,交直流按键则表示四位半电表为交流或直流电流。
若需要更高度或分辨率的电流显示时,可用五位半或更精密的电表连接到输出电压连接器。7550精密电流分流器基本上是与数字多用电表中的交直流电流表相同之功能,但提供更高的度小于 (0.01%),更好的温度系数 (小于10PPM/℃)以及更宽广的范围(高达220A)。
应用下列场合:
1.电流源之校正
2. 电流表之校正
3. 电流检知器之校正
4. 电源供应器输出电流之校正
5. 电子负载电流之校正
1.电流源之校正
由于7550精密电流分流器能提供远较电流源良好的电流稳定度及度,因此可用来校正直流或交流电流源。连接图中显示出待测之电流源与7550之间的连接方式,每个电阻器系用来分别校验 20mA到 220A范围,如此可以得到zui佳的度。
2.电流表之校正
在电流源非常稳定但不甚的情形下,将电流源、电流表与7550串联起来,并以7550电流分流器的读值做为一标准读值,并以下列之校正程序进行电流表之校正。
2.1.由选择按键S1到S5来选用适当的电流分流器的档位。
2.2.调整电流源的输出直到7550上电流表的读值为规定的测试电流。
2.3.调整电流表(待校正)使其电流显示值与7550电流值相同。
2.4.如有其它档位需调整时,请重复2.1.到2.3.项的程序。
3.电流检知器的校正
在电流源非常稳定,但不够的状况下,将电流源、电流表与7550串联起来;并以7550电流分流器的读值做为一标准值,并以下述的校正步骤来进行电流检知器的校正。
3.1.由选择按键S1到S5来选用适当的电流分流器档位。
3.2.调整电流源的输出直到7550上电流表的读值为规定的测试电流。
3.3.调整电流检知器(待校正)使其输出讯号的大小等于7550上的显示值。
3.4.若有其它档位需校调时,请重复3.1.到3.3.项之步骤。
4.电源供应器输出电流之校正
在电源供应器之定电流输出时,7550可以用来验证电源供应器输出电流稳定度及用来校正其电流表,测试步骤如下所示:
4.1.选用适当的电流范围档位。
4.2.调整电源供应器定电流输出为规定的测试电流。
4.3.验证电源供应器输出电流之稳定度,此项可由7550上电流表读值的偏移率而得到。
4.4.校正及调整电源供应器上的电流表,使其读值与7550上电流之读值相同。
4.5.若还有其它档位,则依步骤4.1.到4.4.进行。
5.电子负载电流表之校正
一般而言,电流源在定电流输出时,其输出电压不大,通常是在3V以下,甚至有1V以下的情形,这是受限于其输出VA容量的缘故所造成。当校正电流表、电流检知器时不会有任何问题,这是由于它们有非常低的输入阻抗所致。然而对于电子负载校正时,问题便浮现出来,这是由于一般电子负载的输入阻抗较高且其一般工作电压须在3V以上。因此电流源便无法在此负载电压下供应稳定的电流而产生跳机现象,下列的方法为提供上述状况的解决方案,此时如下图以电子负载与电源供应器串联来取代电流源,并用7550(亦为串联)来验证电子负载电流之稳定度(工作于定电流模式)及校正其电流表。 测试步骤如下所述:
5.1.选择适当的电流范围。
5.2.设定电子负载为定电流模式及其电流为规定的测试电流,调整电源供应器的输出电压值,此电压须高于待校验电子负载的zui低工作电压(通常3V以上)。
5.3.由7550上电流表读值的偏差率来验证电子负载输出电流之稳定度。
5.4.校正并调整直到电子负载上电流表的读值与7550上电流表读值相同为止。
5.5.若有其它档位则重复5.1.到5.4.的步骤。
